(mobile) Speicher-Module (SO-DIMM)

Kleine Vorbemerkung: Auf Grund des Umfangs dieser Seite habe ich sie jetzt in drei getrennte Sektionen aufgeteilt (auf getrennten Seiten).

SODIMM steht für Small Outline DIMM, also etwa "DIMMs mit kleineren Abmessungen". Sie werden auf Grund dieser Tatsache auch häufig in Notbooks und ähnlichen kleinen Geräten eingesetzt. Jedoch haben sie einen höheren Preis als Ihre "großen Brüder".
Man beachte die etwas andere Zählweise (vorne ungerade, hinten gerade Pin-Nummern, statt der linearen Zählweise).

DRAM SODIMM & (SDR-)SDRAM SODIMM

144poliges DRAM-/(SDR-)SDRAM-SODIMM-Modul
Pin DRAM SDRAM 1 Vss 3 DQ0 5 DQ1 7 DQ2 9 DQ3 11 Vcc 13 DQ4 15 DQ5 17 DQ6 19 DQ7 21 Vss 23 /CAS0 DQMB0 25 /CAS1 DQMB1 27 Vcc 29 A0 31 A1 33 A2 35 Vss 37 DQ8 39 DQ9 41 DQ10 43 DQ11 45 Vcc 47 DQ12	Vorne Pin DRAM SDRAM 49 DQ13 51 DQ14 53 DQ15 55 Vss 57 n.c. 59 n.c. 61 DU CLK0 63 Vcc 65 DU /RAS 67 /WE 69 /RAS0 /CS0 71 /RAS1 /CS1 73 /OE DU 75 Vss 77 n.c. 79 n.c. 81 Vcc 83 DQ16 85 DQ17 87 DQ18 89 DQ19 91 Vss 93 DQ20 95 DQ21	Pin DRAM SDRAM 97 DQ22 99 DQ23 101 Vcc 103 A6 105 A8 107 Vss 109 A9 111 A10 113 Vcc 115 /CAS2 DQMB2 117 /CAS3 DQMB3 119 Vss 121 DQ24 123 DQ25 125 DQ26 127 DQ27 129 Vcc 131 DQ28 133 DQ29 135 DQ30 137 DQ31 139 Vss 141 SDA 143 Vcc		Pin DRAM SDRAM 2 Vss 4 DQ32 6 DQ33 8 DQ34 10 DQ35 12 Vcc 14 DQ36 16 DQ37 18 DQ38 20 DQ39 22 Vss 24 /CAS4 DQMB4 26 /CAS5 DQMB5 28 Vcc 30 A3 32 A4 34 A5 36 Vss 38 DQ40 40 DQ41 42 DQ42 44 DQ43 46 Vcc 48 DQ44	Hinten Pin DRAM SDRAM 50 DQ45 52 DQ46 54 DQ47 56 Vss 58 n.c. 60 n.c. 62 DU CKE0 64 Vcc 66 DU /CAS 68 DU CKE1 70 A12 72 A13 74 DU CLK1 76 Vss 78 n.c. 80 n.c. 82 Vcc 84 DQ48 86 DQ49 88 DQ50 90 DQ51 92 Vss 94 DQ52 96 DQ53	Pin DRAM SDRAM 98 DQ54 100 DQ55 102 Vcc 104 A7 106 A11 BA0 108 Vss 110 n.c. BA1 112 A11 114 Vcc 116 /CAS6 DQMB6 118 /CAS7 DQMB7 120 Vss 122 DQ56 124 DQ57 126 DQ58 128 DQ59 130 Vcc 132 DQ60 134 DQ61 136 DQ62 138 DQ63 140 Vss 142 SCL 144 Vcc

n.c. = not connected, DU = don't use

---

DDR-SDRAM SODIMM

Diese Speichermodule sind der "kleine" Äquivalent der neueren DDR-SDRAMs. Auch sie erfordern einen neuen Sockeltyp.

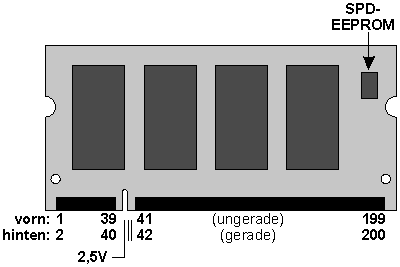

200poliges-DDR-SDRAM-Modul
Pin Signal 1 VREF 3 Vss 5 DQ0 7 DQ1 9 Vdd 11 DQS0 13 DQ2 15 Vss 17 DQ3 19 DQ8 21 Vdd 23 DQ9 25 DQS1 27 Vss 29 DQ10 31 DQ11 33 Vdd 35 CLK0 37 /CLK0 39 Vss	Pin Signal 41 DQ16 43 DQ17 45 Vdd 47 DQS2 49 DQ18 51 Vss 53 DQ19 55 DQ24 57 Vdd 59 DQ25 61 DQS3 63 Vss 65 DQ26 67 DQ27 69 Vdd 71 n.c. 73 n.c. 75 Vss 77 DQS8 79 n.c.	Vorne Pin Signal 81 Vdd 83 n.c. 85 DU 87 Vss 89 CLK2 91 /CLK2 93 Vdd 95 CKE1 97 A13 99 A12 101 A9 103 Vss 105 A7 107 A5 109 A3 111 A1 113 Vdd 115 A10 117 BA0 119 /WE	Pin Signal 121 /CS0 123 DU 125 Vss 127 DQ32 129 DQ33 131 Vdd 133 DQS4 135 DQ34 137 Vss 139 DQ35 141 DQ40 143 Vdd 145 DQ41 147 DQS5 149 Vss 151 DQ42 153 DQ43 155 Vdd 157 Vdd 159 Vss	Pin Signal 161 Vss 163 DQ48 165 DQ49 167 Vdd 169 DQS6 171 DQ50 173 Vss 175 DQ51 177 DQ56 179 Vdd 181 DQ57 183 DQS7 185 Vss 187 DQ58 189 DQ59 191 Vdd 193 SDA 195 SCL 197 VddSPD 199 VddID		Pin Signal 2 VREF 4 Vss 6 DQ4 8 DQ5 10 Vdd 12 DM0 14 DQ6 16 Vss 18 DQ7 20 DQ12 22 Vdd 24 DQ13 26 DM1 28 Vss 30 DQ14 32 DQ15 34 Vdd 36 Vdd 38 Vss 40 Vss	Pin Signal 42 DQ20 44 DQ21 46 Vdd 48 DM2 50 DQ22 52 Vss 54 DQ23 56 DQ28 58 Vdd 60 DQ29 62 DM3 64 Vss 66 DQ30 68 DQ31 70 Vdd 72 n.c. 74 n.c. 76 Vss 78 DM8 80 n.c.	Hinten Pin Signal 82 Vdd 84 n.c. 86 (RESET) 88 Vss 90 Vss 92 Vdd 94 Vdd 96 CKE0 98 BA2 100 A11 102 A8 104 Vss 106 A6 108 A4 110 A2 112 A0 114 Vdd 116 BA1 118 /RAS 120 /CAS	Pin Signal 122 /CS1 124 DU 126 Vss 128 DQ36 130 DQ37 132 Vdd 134 DM4 136 DQ38 138 Vss 140 DQ39 142 DQ44 144 Vdd 146 DQ45 148 DM5 150 Vss 152 DQ46 154 DQ47 156 Vdd 158 /CLK1 160 CLK1	Pin Signal 162 Vss 164 DQ52 166 DQ53 168 Vdd 170 DM6 172 DQ54 174 Vss 176 DQ55 178 DQ60 180 Vdd 182 DQ61 184 DM7 186 Vss 188 DQ62 190 DQ63 192 Vdd 194 SA0 196 SA1 198 SA2 200 DU

---
