加強3D CAD模型即時觀看

ELSA 提供CAD 使用者,使用ELSA GLORIA 繪圖卡時一個獨立,即時的3D繪圖軟體。可與AUTOCAD R13, R14及Autodesk Mechanical Desktop整合或是當成獨立之軟體使用。ELSAview 3D提供一個完整之功能 : 一個直覺之使用介面, 無法超越之繪圖效率,以及提供CAD使用者體驗3D模型豐富視覺之功能。

根據使用者須要, ELSAview 3D讓你用簡易拖曳滑鼠調整透視圖,使用介面也允許光源能夠被定義及物件顏色被修改。其它他功能包括在物件軸上3D連續旋轉及平移,縮放並且同時能夠在AUTOCAD視窗及ELSAview 3D中動態更新。(見圖十)

ELSAview 3D提供廣泛CAD之3D觀看工具。 由於在AutoCAD中費時之彩繪程序, ELSAview 3D提供即時觀看3D模型之另一選擇。 此外基於共通及列印之須求,使用者可以輸出 VRML1.0及Open Inventer 之檔案格式。較之其他軟體友善的使用介面,使它成為一有效率之工具。

ELSA GLoria 繪圖加速卡對專業CAD使用者提供ELSAview 3D一個完整解決方案。這種解決方案反映ELSA 十二年在高階繪圖產品之經驗。當你買了ELSA GLoria 繪圖卡,你不須付任何費用即可直接從ELSA WEB下載ELSAview 3D。但這個軟體只能在ELSA GLoria 繪圖卡中使用:

最新功能

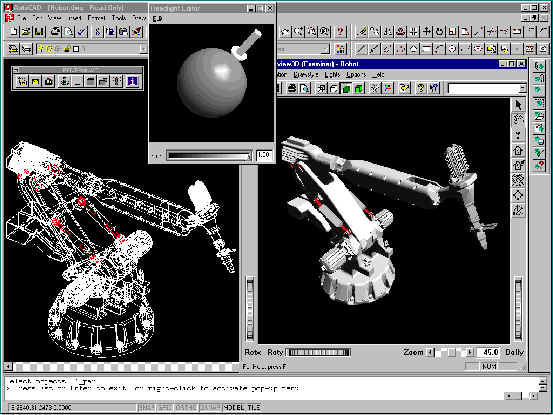

圖十: 透過ELSAview 3D ,使用者可以將線架構之模型直接轉為實體架構，並可打上燈光,貼上材質,方便使用者充分展現設計理念。

￭ 光源及材質編輯器

￭ 與AUTOCAD 雙向之燈光及材質支援

￭ 可使用剪切面觀看剖視圖

￭ 走入或飛入模型之加強觀看

￭ 支援Magellan 3D裝置



獨立之CAD視覺觀看功能

￭ 有效率之3D模型即時觀看

￭ 光源能夠被產生及隨意置放

￭ 及時切換透視及正視觀看

￭ 輸入及輸出 VRML1.0及Open Inventer 之檔案格式

￭ 不須任何CAD , 3D模型就能夠在任何電腦上觀賞 (見圖十一)

好處是: 你可以使用WEB 或透過 E-MAIL展現3D貼圖模型。有了ELSAview 3D,你的創意可在任何地方,
任何時間展現。



AUTOCAD 相關功能

￭ ELSAview 3D完全整合AUTOCAD R13, R14及Autodesk Mechanical Desktop

￭ 獨立之ELSAview 3D視窗能夠任意放置在電腦桌面, 適合多螢幕操作及16:10寬螢幕

￭ 當你編輯AUTOCAD模型時, ELSAview 3D能夠動態更新

￭ 不須AUTOCAD重新產生圖形,ELSAview 3D可作3D平移,縮放及旋轉 (十一)

￭ 在AUTOCAD定義之光源及視圖可在ELSAview 3D上展現

￭ 使用滑鼠單擊即可即時切換透視及正視觀看,不須重新產生圖形

￭ AUTOCAD模型能被儲存及輸出 VRML1.0及Open Inventer 之檔案格式

ELSAview 3D 包含在所有新的ELSA GLORIA 繪圖卡中

ELSAview 3D為所有新的ELSA GLoria 繪圖卡中之標準工具。如果你已經有ELSA GLORIA 繪圖卡,你可直接從ELSA WEB下載ELSAview 3D與你的CAD 做完整之整合。

　

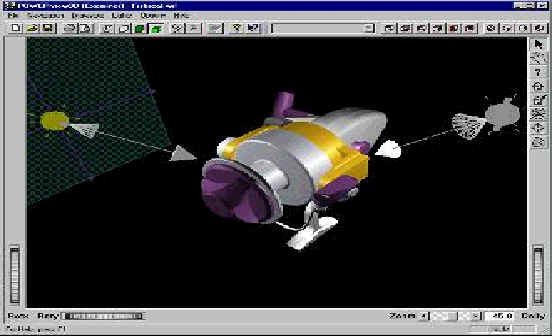

圖十一: 透過VRML及Open Inventer 之格式,你可以使用WEB或透過E-MAIL,展現3D貼圖模型給遠地之客戶或工作夥伴觀看。

￭ 全力支援OpenGL及3D高品質

￭ 支援多程序及多處理器:高階工作站之最高品質表現

￭ 友善及直覺的使用介面

￭ 提供 wireframe, hidden line, flat shading,Gouraud shading ,   texture mapping 之完整
   視覺觀看能力

￭ 基於共通及列印之須求,使用者可以輸出到印表機, bitmap , VRML1.0之檔案格式
